YIN-DPJ端式接頭軟管
YIN-DPJ端式接頭軟管
螺紋規格：英制G，公制Mefyic，德制PG；

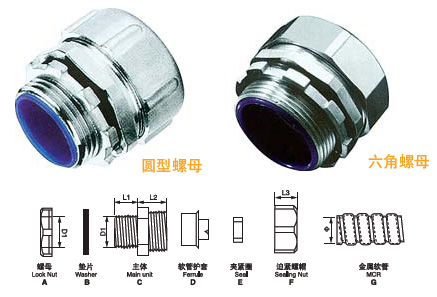

產品材質：A .C. F 部位采用優質加厚型鋅合金制成，B.E部分采用丁腈橡膠制成，D為鐵皮制成；
顏色：金屬色（白色）；溫度：-40℃~+100℃，短時可達+120℃；
防護等級：IP65；
產品特性：
1.加厚型鋅合金鍍鋅或鍍鉻，外型美觀，結構緊密，強度高。
2. 軟管護套設計與軟管相扣接緊之設計，裝配省時便利，抗拉力強。
3.可防水，防塵，抗鹽，耐酸堿，酒精，油，脂及一般溶劑。
4.除以下標準規格外，可按要求任意變動大小及螺紋標準。
技術參數：Technical parameters
配套金屬軟管 |
螺牙標準 |
螺紋外徑 |
螺紋長度 |
接合長度 |
包裝 |
|||
公制 |
英制) |
公制（M） |
英制（G） |
徳制（PG） |
D1 |
L1 |
L2+L3 |
|
Φ6
|
3/16" |
M14×1.5
|
G1/4"
|
PG7
|
13.2 |
8 |
16 |
100
|
Φ8 |
1/4" |
M16×1.5 |
G3/8"
|
PG9
|
13.2 |
8 |
16 |
100
|
Φ10 |
5/16" |
M16×1.5 |
G3/8"
|
PG9
|
16.5 |
8 |
17 |
10013
|
Φ12(13) |
3/8" |
M20×1.5 |
G3/8"
|
PG11/PG13.5
|
21.3 |
8 |
18 |
100
|
Φ15(16) |
1/2"
|
M20×1.5/M24×1.5 |
G1/2"
|
PG13.5/PG16
|
26.6 |
11 |
23 |
100
|
Φ20(19) |
3/4"
|
M27×2.0/M30×2.0 |
G3/4"
|
PG21
|
33.4 |
14 |
22 |
50
|
Φ25 |
1"
|
M33×2.0/M36×2.0 |
G1"
|
PG29
|
42.1 |
15 |
28 |
50
|
Φ32
|
2"
|
M42×2.0/M48×2.0 |
G1-1/4"
|
PG29
|
47.8 |
15 |
30 |
25
|
Φ38(40) |
1-1/4" |
M48×2.0/M60×2.0 |
G1-1/2" |
PG36/PG42 |
59.6 |
16 |
32 |
25 |
Φ51(50) |
1-1/2" |
M60×2.0/M72×2.0 |
G2" |
PG48 |
75.1 |
18 |
34 |
10 |
Φ64(70) |
2" |
M76×2.0 |
G2-1/2" |
75.1 |
22 |
38 |
10 |
|
Φ75(80) |
2-1/2" |
M88×2.0 |
G3" |
87.8 |
22 |
46 |
10 |
|
Φ100 |
3" |
M114×2.0 |
G4" |
113 |
24 |
50 |
5 |
|
Φ125 |
4" |
M140×2.0 |
G5" |
5 |
||||
Φ100 |
5" |
M164×2.0 |
G6" |
2 |
||||
